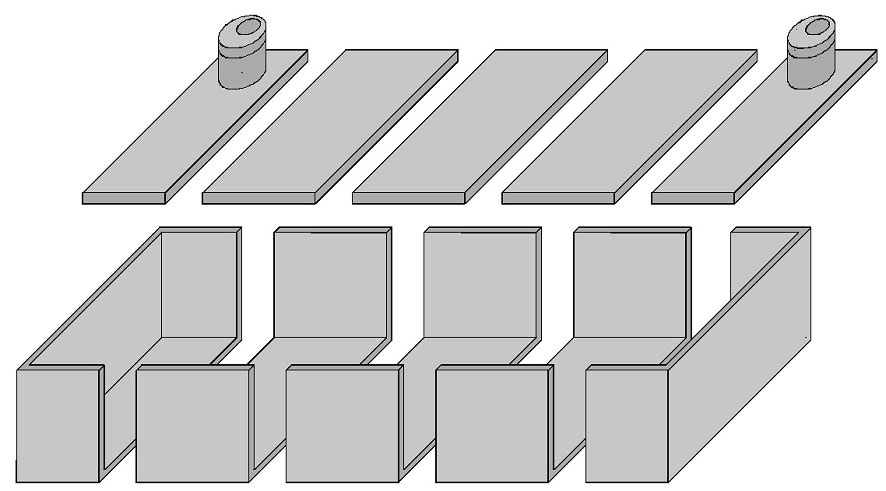

Velkoobjemové nádrže systému DYWIDAG - Aquaschutz® jsou skládané (montované) nádrže obdélníkového půdorysu.
Jsou sestaveny z přesných velkorozměrových železobetonových prefabrikátů, které se montují suchou cestou.
Vkládá se mezi ně gumové těsnění a systémem svorníků se jednotlivé díly k sobě přitahují. Vložené kruhové těsnění zapadá do polodrážek v čelech prefabrikátů a je stahováním svorníků stlačováno a vytváří tak oválný dokonale těsnící prvek. Následně se svorníky zalijí speciální cementovou zálivkou. Montáž je provedena v krátké době a objekt je možné bez dalších stavebních úprav zprovoznit.
Podle šířky se nádrže dělí na 4 typy.
typ – vnitřní šířka |
vnější šířka |
délka dílce |
2,25 m |
2,65 m |
2,5-3,00-3,50-4,00-4,50-5,00-6,10 m |
2,50 m |
2,90 m |
2,5-3,00-3,50-4,00-4,50-5,00-6,10 m |
5,00 m |
5,40 m |
1,50-2,00-2,50-3,00 m |
5,60 m |
6,00 m |
1,50-2,00-2,50-3,00 m |
Světlá výška je maximálně 3m.
Délka nádrží je libovolná, daná požadovaným objemem a vytvořená počtem vložených dílů.
|

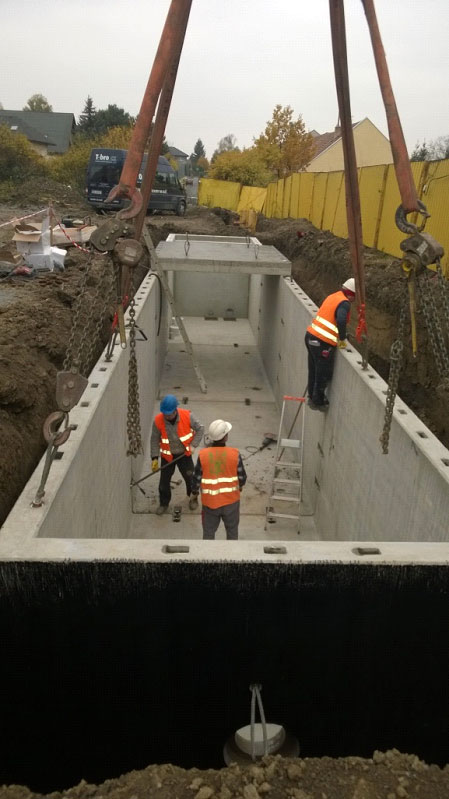

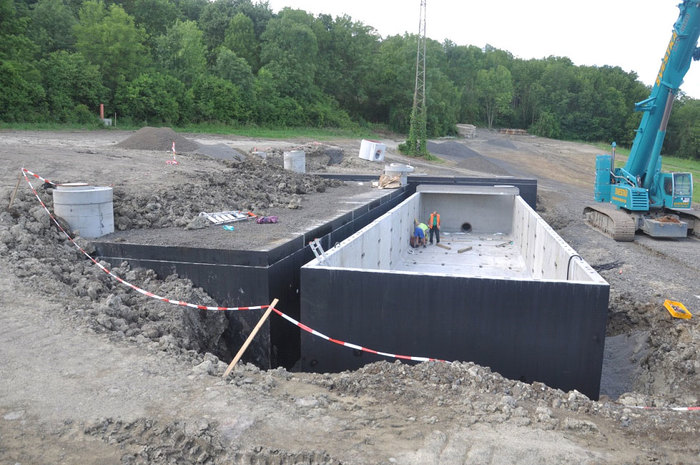

Ukázka stavebních realizace |
