Kruhové nádrže jsou objekty složené ze základní válcové nádrže, nástavce a víka. Mezi díly je vloženo jazýčkové těsnění, které zajišťuje kmpletní vodotěsnost objektu.
Podle průměru se kruhové nádrže dělí na 6 typů:
typ – vnitřní průměr |
vnější průměr |
výška základní nádrže |
800 | 1040 | 1930 |
1000 | 1240 | 3000 |
1200 | 1470 | 3000 |
1500 | 1800 | 3000 |
2000 | 2300 | 3000 |
2500 | 2800 | 3000 |
Kruhové nádrže jsou universálním objektem pro vodohospodářské využití (jímky na odpadní vodu, jímky na dešťovou vodu, havarijní nádrže, šachty, armaturní a technologické komory).

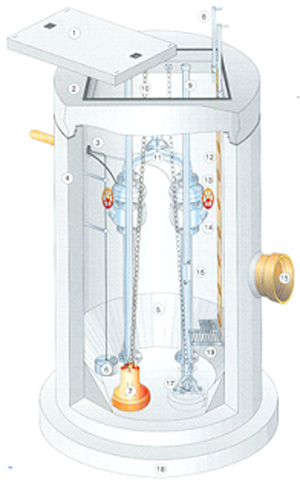

Konstrukce čerpací šachty vychází z konstrukce kruhové jímky (základní válcová nádrž, nástavec a víko), která se ještě může dopnit podestou.
U základní nádrže se dle požedavků čerpací technologie upravuje tloušťka dna případně jeho vyspádování. V plášti se umísťují otvory s vložkami pro napojení přívodního potrubí, otvory pro výtlačné potrubí, elektroinstalaci a příprava (kotvení) pro čerpací technologii. Do šachet se osazují žebříky a stupadla pro přístup k technologii a různé typy poklopů, závislé na použitých čerpadlech (jejich rozměrech).
Čerpací šachty se vyrábí individuálně na zakázku a dle požadavků stavby se upravuje jejich hloubka.
Železobetonový prefabrikát je pro konstrukci čerpací šachty ideálním materiálem vzhledem ke své robustnosti , variabilitě, životnosti a odolnosti proti vztlakovým účinkům spodní vody.

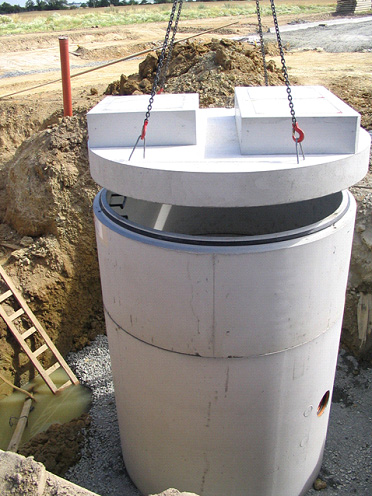

Ukázka stavebních realizací |
